Turnare prin injecție: costuri, finisare a suprafeței, defecte, inserție vs. supramulare și QC

Piața plasticului turnat prin injecție: scară, creștere și ce o determină

The piața plasticului turnat prin injecție este unul dintre cele mai mari segmente de producție din economia globală. Evaluat la aproximativ 385 miliarde USD în 2023 , se estimează că va ajunge la 510–530 miliarde USD până în 2030, la o rată de creștere anuală compusă de aproximativ 4,5–5,0%. Turnarea prin injecție reprezintă aproximativ 32% din volumul total al prelucrării materialelor plastice la nivel global – mai mult decât orice altă metodă de formare unică – și atinge practic fiecare categorie de produse, de la componente auto și dispozitive medicale până la electronice de larg consum, ambalaje și hardware pentru construcții.

Centrul geografic al producției globale de turnare prin injecție este Asia de Est, doar China reprezentând aproximativ 35-40% din producția mondială în volum. Producătorii chinezi variază de la mașini de turnare de mărfuri de mare volum, care produc piese simple în tiraje mari, până la mașini de turnare de precizie sofisticați, care deservesc producătorii OEM de automobile, medicale și electronice, cu toleranțe dimensionale strânse și sisteme de management complet a calității. Europa – Germania, Italia și Republica Cehă în special – lider în materie de precizie a sculelor și inginerie de proces pentru aplicații de mare complexitate. Capacitatea de turnare din America de Nord este concentrată în lanțurile de aprovizionare auto din Vestul Mijlociu și grupurile de producție de dispozitive medicale din nord-estul și vestul central superior.

Cele cinci sectoare de utilizare finală care conduc cea mai mare pondere a cererii de turnare prin injecție sunt ambalajele (aproximativ 26% din volum), autovehiculele (20%), construcțiile (16%), electronicele (14%) și medical/sănătate (10%). Turnarea dispozitivelor medicale este segmentul cu cea mai rapidă creștere din punct de vedere al valorii, determinat de îmbătrânirea demografică, creșterea complexității dispozitivului și trecerea la componente de unică folosință de unică folosință - o schimbare care creează o cerere recurentă și de volum mare pentru piese turnate în materiale, de la polipropilenă de bază până la PEEK de calitate inginerească și silicon de calitate medicală.

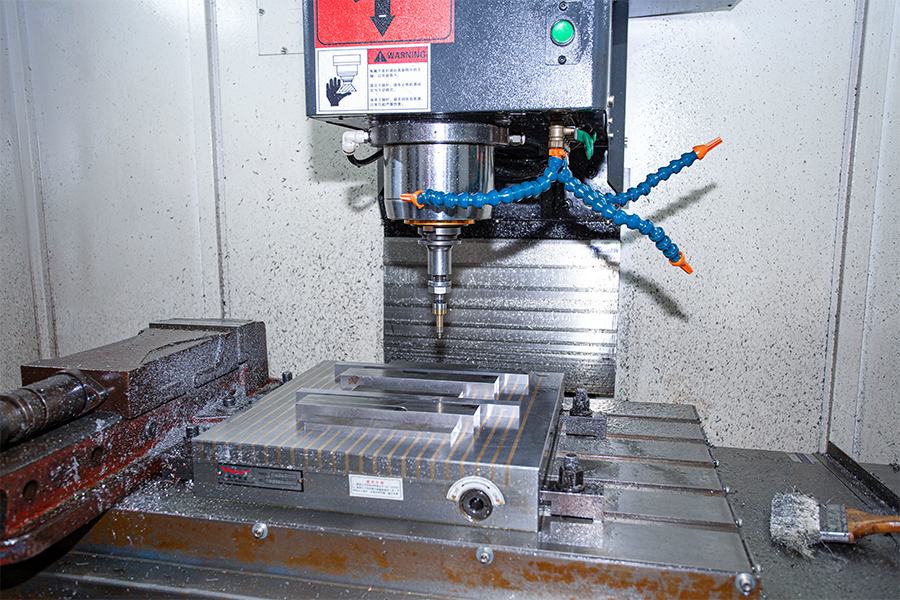

Cât costă o matriță de injecție de plastic?

Costul sculelor este cea mai semnificativă investiție inițială într-un proiect de turnare prin injecție și cifra care determină cel mai adesea dacă un proiect este viabil din punct de vedere comercial la un anumit volum de producție. Cât costă o matriță de injecție de plastic depinde de dimensiunea piesei, complexitatea geometrică, numărul de cavități, gradul de oțel și dacă este fabricat intern sau offshore.

Ca cadru de referință de lucru:

• Prototip simplu sau instrument de punte (o singură cavitate, oțel moale sau aluminiu, durată limitată de împușcare): 1.500 USD–5.000 USD (offshore); 5.000 USD – 15.000 USD (intern SUA/UE)
• Înstrument simplu de producție (o singură cavitate, oțel P20 sau H13, durată de viață de 500k): 3.000 USD–8.000 USD (offshore din China); 12.000 USD – 30.000 USD (internă)
• Înstrument de producție de complexitate medie (o singură cavitate, acțiuni laterale, mai multe lifters, suprafețe texturate): 8.000 USD–20.000 USD (offshore); 25.000 USD – 80.000 USD (internă)
• Instrument cu mai multe cavități de complexitate ridicată (4–16 cavități, sistem de canal cald, toleranțe strânse): 20.000–100.000 USD (offshore); 80.000 USD – 500.000 USD (internă)
• Instrument mare pentru automobile sau electrocasnice (o singură cavitate, parte foarte mare, geometrie complexă): 50.000 USD–200.000 USD (offshore); 150.000 USD – 800.000 USD (internă)

Cei mai mari factori de cost în scule sunt numărul de cavități (fiecare cavitate suplimentară adaugă timp de prelucrare, material și forță de muncă), acțiunile laterale și dispozitivele de ridicare (caracteristicile mecanice care eliberează subtăieri adaugă o complexitate semnificativă), sistemele cu canale calde (sisteme de colector și poartă încălzite care elimină canalele reci și costul canalului de alimentare de 5.000 USD – 30.000 USD), în funcție de complexitatea textului și a finisajului pe picătură și de lustruire. sau standardele cu luciu ridicat pot adăuga 2.000-10.000 USD la un instrument care altfel ar fi simplu.

Un punct critic deseori ratat în discuțiile privind costurile: costul amortizat pe parte — costul total al sculelor împărțit la volumul de producție — este mult mai relevant decât numărul absolut al sculelor. O unealtă de 50.000 USD care produce 500.000 de piese adaugă 0,10 USD/piesă la cost; producerea a 10.000 de piese adaugă 5,00 USD/piesă. La volume mici, costul sculelor pe piesă depășește adesea costul materialului și costul de turnare combinat, motiv pentru care alternativele pe termen scurt (unelte moi, scule imprimate 3D, prototipuri prelucrate) sunt raționale din punct de vedere economic sub anumite praguri de volum.

Finisajul suprafeței de turnare prin injecție: clase, standarde și ceea ce le afectează

Finisaj de suprafață prin turnare prin injecție este specificat folosind sisteme de clasificare standardizate - cel mai frecvent standardele de finisare SPI (Society of the Plastics Industry) din America de Nord și standardul VDI 3400 în Europa și Asia. Cele două sisteme abordează aceeași gamă de calitate a suprafeței, dar folosesc scale diferite și nu sunt direct interschimbabile fără o referință de conversie.

Sistemul SPI rulează de la A-1 (cel mai înalt luciu, finisaj în oglindă) până la D-3 (mat grosier, textură grea). Clasele și aplicațiile lor tipice:

• SPI A-1, A-2, A-3 — Suprafețe lustruite cu diamant, lucioase. Folosit pentru lentile optice, ambalaje cosmetice, huse transparente. Valorile Ra până la 0,012–0,025 µm. Necesită oțel călit (H13 sau S136) și timp semnificativ de lustruire după prelucrare.
• SPI B-1, B-2, B-3 — Hârtie semilucioasă, granulație lustruită. Carcase pentru electronice de larg consum, panouri de aparate, componente comerciale generale unde aspectul contează, dar nu claritatea optică. Ra ~0,05–0,40 µm.
• SPI C-1, C-2, C-3 — Finisaj mat, piatră sau smirghel. Componente industriale, piese auto sub capotă, componente structurale interioare. Ra ~0,40–1,60 µm.
• SPI D-1, D-2, D-3 — Texturat sablat, mat până la grosier. Piese care necesită textură anti-alunecare, utilaje agricole, carcase utilitare. Ra ~0,80–3,20 µm.

Dincolo de finisarea suprafeței din oțel, suprafața piesei realizabilă este afectată de alegerea materialului, temperatura de topire, viteza de injecție și temperatura matriței. Finisajele cu luciu ridicat necesită temperaturi mai ridicate ale matriței (care îmbunătățesc replicarea suprafeței de oțel lustruit), viteze de umplere mai mici (care reduc opacitatea indusă de forfecare) și materiale cu vâscozitate scăzută la topire și curgere bună. Amestecurile ABS și PC/ABS reproduc bine suprafețele lucioase; Gradele umplute cu sticlă produc o suprafață pe care nici o cantitate de lustruire de pe oțel nu o va elimina, deoarece fibrele de sticlă ies ușor pe măsură ce rășina se micșorează în jurul lor în timpul răcirii.

Textura — fie prin gravare cu acid (Mold-Tech și sisteme echivalente) sau EDM (prelucrare cu descărcare electrică) — trebuie specificată cu un unghi de tiraj adecvat pentru a permite evacuarea pieselor fără urme de tragere. Regula standard este 1° de tiraj suplimentar la 0,025 mm de adâncime a texturii — o textură adâncă cu granulețe de piele, care necesită 3° sau mai mult pescaj pe suprafețe cu textură grea pentru a preveni ruperea suprafeței în timpul ejectării.

Urme de arsură în turnarea prin injecție: cauze, diagnostic și eliminare

Urme de arsură în turnarea prin injecție apar ca decolorare maro închis, negru sau carbonizat pe suprafața piesei, de obicei în ultimul punct de umplere a cavității sau în locuri în care aerul prins nu poate scăpa. Sunt unul dintre cele mai frecvente defecte de turnare prin injecție și unul dintre cele mai instructive, deoarece locația lor dezvăluie informații specifice despre modelul de curgere și starea de aerisire a sculei.

Efectul Diesel

Cel mai comun mecanism din spatele semnelor de arsură este efect de motorină : pe măsură ce frontul de topire avansează prin cavitate și comprimă aerul dinaintea ei, aerul se încălzește adiabatic - același mecanism ca și aprinderea prin compresie a unui motor diesel. Dacă aerul comprimat nu poate scăpa prin orificii de aerisire înainte ca frontul de topire să ajungă la el, temperatura aerului crește la 300–400°C sau mai mult, suficient pentru a degrada și carboniza majoritatea termoplasticelor de inginerie. Semnul de arsură se formează în locul exact în care a fost prins buzunarul de aer.

Cauze fundamentale și soluții

• Aerisire insuficientă: Cea mai frecventă cauză. Gurile de aerisire ale liniei de despărțire sunt prea înguste (terenul de ventilație standard are o adâncime de 0,012–0,025 mm), blocate de flash sau reziduuri sau absente în întregime în ultima locație pentru umplere. Soluție: adăugați sau adânciți orificiile de ventilație la locul arderii; adăugați orificii de aerisire pentru știft ejector; adăugați aerisire cu vid pentru aplicații critice.
• Viteza de injectare excesiva: Viteza mare de umplere comprimă aerul mai repede decât poate ieși chiar și prin orificiile de aerisire adecvate. Soluție: reduceți viteza de injecție în ultimele 20–30% din umplere (un profil de viteză mai degrabă decât o viteză constantă); confirmați că timpul de umplere este în intervalul adecvat pentru grosimea peretelui și lungimea curgerii.
• Locația porții care provoacă capcană de aer: Dacă poarta este poziționată astfel încât două fronturi de curgere să se întâlnească și să rețină aerul într-un buzunar orb, nicio cantitate de aerisire la linia de despărțire nu va ajuta. Soluție: reproiectați locația porții sau adăugați o poartă secundară pentru a schimba poziția liniei de sudură/capcanei de aer la o suprafață care poate fi ventilată.
• Degradarea materialului în butoi: Urmele de arsură pot avea, de asemenea, originea în butoi - de la materialul care se află în zone moarte la temperatură excesivă sau de la contaminarea cu rășină - și pot fi injectate în piesă mai degrabă sub formă de dungi decât urme localizate. Acestea apar diferit: striații de la poartă mai degrabă decât un loc discret la capătul curgerii.

Turnare prin injecție pe termen scurt: când volumul scăzut este răspunsul corect

Turnare prin injecție pe termen scurt — numită și turnare prin injecție cu volum redus sau în punte — se referă la cicluri de producție care variază de obicei de la câteva sute la 10.000–25.000 de piese, folosind unelte special concepute pentru a minimiza costurile inițiale, mai degrabă decât pentru a maximiza rata ciclului și longevitatea. Ocupă spațiul de producție dintre imprimarea 3D (economic sub ~100 de piese pentru geometrii complexe) și turnare prin injecție de producție completă (economic peste 25.000-50.000 de piese pentru majoritatea aplicațiilor).

Tehnologiile favorabile pentru turnarea prin injecție de scurtă durată sunt sculele din aluminiu, sculele prelucrate rapid din oțel moale (P20 pre-călit) și sculele din rășină sau compozite pentru tiraje pilot foarte scurte. Uneltele din aluminiu pot fi prelucrate de 5–10 ori mai repede decât echivalentele din oțel călit, reducând timpul de livrare a sculei de la 8–14 săptămâni la 2–5 săptămâni și costul sculelor de tăiere cu 40–70%. Compartimentul este durata de viață a împușcăturii: sculele din aluminiu suportă de obicei 5.000–50.000 de împușcături în funcție de materialul turnat (calitățile umplute cu sticlă abrazivă reduc semnificativ durata de viață a sculei din aluminiu), comparativ cu 500.000-2.000.000 de împușcături pentru sculele de producție din oțel călit.

Turnarea pe termen scurt este alegerea corectă pentru: validarea pieței înainte de a se angaja la unelte de producție completă; producția de poduri în timp ce instrumentele de producție cu plumb lung sunt fabricate; piese de schimb pentru produse vechi, în cazul în care cererea totală nu justifică investiția grea în scule; și cantități de testare clinică sau de reglementare în dezvoltarea dispozitivelor medicale în cazul în care sunt probabile modificări de proiectare înainte de aprobarea finală.

Disciplina cheie a procesului în turnarea pe termen scurt este design pentru scule din aluminiu : evitarea colțurilor interioare foarte ascuțite (concentrarea tensiunilor în aluminiu este mai importantă decât în oțelul călit), minimizarea acțiunilor laterale acolo unde este posibil (fiecare acțiune este o suprafață de uzură) și proiectarea unghiurilor de tragere adecvate de la început, mai degrabă decât încercarea de a le moderniza. Piesele proiectate având în vedere sculele de scurtă durată pot fi adesea trecute la sculele de producție cu modificări minime de proiectare; piesele proiectate presupunând unelte dure de la început, uneori, nu pot fi reproduse deloc economic în aluminiu.

Turnare prin inserție vs. supramulare: diferențe, aplicații și cum să alegeți

Turnarea prin inserție și supramularea sunt ambele procese care combină două sau mai multe materiale într-o singură componentă turnată, dar diferă fundamental în ceea ce încapsulează materialul secundar și în modul în care procesul este secvențial. Înțelegerea diferențele dintre turnarea cu inserții și supramularea este esențial pentru selectarea procesului potrivit într-un proiect de piesă cu mai multe materiale.

Ce este turnarea prin inserție?

In turnare inserată , o componentă preformată - cel mai frecvent o inserție metalică, cum ar fi o piuliță filetată din alamă, un știft de oțel, un contact electric sau un suport metalic ștanțat - este plasată în cavitatea matriței înainte de injectare. Plasticul topit este apoi injectat în jurul și peste inserție, încapsulându-l pe măsură ce plasticul se solidifică. Rezultatul este o singură componentă în care inserția metalică este amplasată permanent și precis în interiorul piesei din plastic, plasticul curgând în degajări sau prin găuri din inserție pentru a crea o interblocare mecanică care rezistă la tragere și la sarcinile de cuplu.

Turnarea cu inserție este utilizată oriunde o piesă din plastic are nevoie de proprietățile mecanice ale metalului la o interfață specifică - conexiuni filetate care trebuie să reziste la asamblarea și dezasamblarea repetate, terminale electrice care necesită conductivitate, suprafețe de sprijin care necesită duritate pe care plasticul nu o poate oferi. Procesul elimină montarea secundară prin presare sau inserția ultrasonică a inserțiilor metalice, ceea ce reduce costul de asamblare și îmbunătățește consistența rezistenței la extragere.

Ce este supramularea?

In supramularea , un substrat din plastic turnat anterior (prima parte) este plasat într-o a doua matriță și un al doilea material termoplastic - de obicei un TPE, TPU sau elastomer mai moale - este injectat peste și în jurul suprafețelor desemnate ale substratului. Cele două materiale plastice se leagă fie chimic (prin compatibilitatea materialului și condițiile de procesare) fie mecanic (prin geometrie de interblocare) la interfața lor.

Supramularea este utilizată pentru a adăuga suprafețe de prindere cu atingere moale carcaselor rigide (unelte electrice, mânere pentru dispozitive medicale, electronice de larg consum), pentru a crea componente estetice în două culori sau în două materiale, pentru a adăuga caracteristici de etanșare conforme pieselor structurale rigide și pentru a integra amortizarea sau amortizarea vibrațiilor într-un substrat dur. Mânerul moale al mânerului periuței de dinți, carcasa cauciucată a unui scaner de mână și mânerul cu durometru al unui instrument chirurgical sunt toate componente supraturlate.

Diferențele cheie: Insert Mold vs Overmold

Alegerea dintre cele două procese este determinată de problema pe care o rezolvă materialul secundar. Dacă cerința este structurală - conexiune filetată, interfață electrică, suprafață de reazem - turnarea cu inserție este răspunsul. Dacă cerința este ergonomică sau tactilă - prindere moale, buză de etanșare, ruptură de culoare - supramularea este corectă. În unele componente, ambele procese sunt utilizate simultan: un mâner de dispozitiv medical poate supramolda o prindere moale pe un substrat rigid care conține el însuși fire de inserție de alamă pentru asamblare - o singură componentă din trei materiale, cu două procese.

Controlul calității în fabricarea plasticului: sisteme, metode și puncte de control critice

Controlul calității în fabricarea materialelor plastice operează la trei niveluri: verificarea materialelor de intrare, monitorizarea în proces și inspecția pieselor de ieșire. Fiecare nivel abordează diferite moduri de defecțiune și împreună formează sistemul de management al calității care determină dacă un produs turnat îndeplinește în mod constant specificațiile.

Controlul materialului de intrare

Proprietățile rășinii - indicele de curgere a topiturii (MFI), conținutul de umiditate, culoarea și trasabilitatea lotului - trebuie verificate în raport cu specificațiile materialului înainte de începerea producției. Variația MFI de ±10–15% față de specificația nominală poate cauza umplere, scufundare și variații dimensionale semnificative în piesa turnată. Conținutul de umiditate este esențial pentru materialele higroscopice: nailon, PC, PET și ABS absorb umiditatea atmosferică și trebuie uscate până la nivelurile de umiditate specificate (de obicei 0,02–0,15% în funcție de material) înainte de turnare. Rularea rășinii higroscopice neuscate produce urme de desfășurare, bule și greutate moleculară redusă - defecte care nu pot fi corectate la presă.

Monitorizare în proces

Mașinile moderne de turnat prin injecție captează datele procesului - presiunea din cavitate, temperatura de topire, profilul vitezei de injecție, timpul de răcire, forța de strângere - ciclu cu ciclu. Controlul statistic al procesului (SPC) aplicat parametrilor cheie ai procesului identifică deviația înainte de a provoca producerea de defecte, mai degrabă decât după. Senzorii de presiune din cavitate - traductoare piezoelectrice montate în matriță - oferă feedback direct asupra stării de umplere și ambalare în interiorul matriței, care se corelează mai fiabil cu calitatea piesei decât presiunea în butoi. Piesele produse în cicluri în care presiunea din cavitate se abate de la fereastra de proces stabilită pot fi respinse automat de un separator de piese înainte de a ajunge în zona de inspecție.

Metode de inspecție de ieșire

• Inspecție dimensională: CMM (mașină de măsurat coordonate) pentru dimensiuni critice; sisteme de viziune pentru inspecția 100% în linie a pieselor de mare volum; calibrare manuală pentru dimensiuni simple de acces/neutilizat la volume mai mici.
• Inspecție vizuală: 100% vizual pentru piese cosmetice (suprafețe de clasa A, componente optice clare); Eșantionarea AQL pentru piese industriale. Sistemele automate de inspecție vizuală înlocuiesc din ce în ce mai mult inspecția vizuală manuală pentru producția de volum mare.
• Testare funcțională: testarea ansamblului prin fixare, testarea scurgerilor (decăderea presiunii sau scurgere de heliu pentru componentele etanșate), testarea forței de extragere pentru inserții, testarea continuității electrice pentru componentele conectorului.
• Verificarea materialului: XRF (fluorescență cu raze X) pentru screening-ul de substanțe restricționate (roHS, conformitate cu REACH); Spectroscopie FTIR pentru confirmarea identității rășinii în aplicații critice pentru siguranță; încercări mecanice (de tracțiune, impact) pe eșantioane de producție a primului articol și periodice.

Sisteme de calitate și certificări

Cadrul de management al calității din spatele acestor metode depinde de piața finală. ISO 9001 este sistemul de management al calității de bază pentru turnarea industrială generală. IATF 16949 (fostul TS 16949) este necesar pentru participarea la lanțul de aprovizionare auto și adaugă cerințe privind planul de control, FMEA și MSA dincolo de ISO 9001. ISO 13485 guvernează fabricarea dispozitivelor medicale și adaugă cerințe de control al designului, trasabilitate și lanțului de aprovizionare steril. FDA 21 CFR Partea 820 se aplică dispozitivelor medicale vândute pe piața din SUA. Pentru modelatorii din domeniul medical și auto, sistemul de calitate nu este un factor de diferențiere - este cerința de intrare. Cumpărătorii din aceste sectoare auditează sistemul calității înainte de a aproba un nou modelator, iar auditurile anuale de supraveghere mențin această aprobare pe toată durata relației de aprovizionare.
